Un diagramme de charge indique quel poids vous pouvez lever en toute sécurité avec un chariot élévateur, en fonction de la hauteur et de la position de la charge. Ce tableau est pourtant souvent négligé, avec tous les risques que cela comporte. Si vous évaluez mal la charge, le chariot peut basculer ou la capacité maximale être dépassée. Cela peut entraîner des dégâts, un danger pour les collègues et un arrêt de l’activité. Dans ce guide, nous expliquons pas à pas comment lire et appliquer un diagramme de charge. Vous pourrez ainsi effectuer chaque opération de levage en toute sécurité, avec précision et sans surprise.

Les principes de base d’un diagramme de charge

Un diagramme de charge indique quel poids un chariot élévateur peut lever à différentes hauteurs et avec différents centres de gravité de charge. Ce schéma est présent d’office sur chaque chariot et vous aide à ne pas dépasser la capacité de levage maximale.

Vous ne pouvez pas vous fier simplement à la capacité nominale indiquée par le fabricant. Cette capacité ne vaut que dans des conditions idéales, avec un centre de gravité standard et sans équipement supplémentaire. Dès que vous levez une charge lourde plus haut ou que vous utilisez un tablier à déplacement latéral, la capacité réelle change.

Un diagramme de charge comporte trois éléments importants : le centre de gravité de la charge, la hauteur de levée et la capacité de levage. Ensemble, ces facteurs déterminent le poids que vous pouvez lever en toute sécurité.

1. Le centre de gravité de la charge et son influence

Le centre de gravité de la charge est la distance entre le talon des fourches et le centre de gravité de la charge. Dans la plupart des cas, il se situe à 500 mm ou 600 mm, selon les dimensions de la charge. Plus le centre de gravité est éloigné vers l’avant, moins le chariot peut lever de poids.

Exemple :

Un chariot élévateur d’une capacité maximale de 2 500 kg avec un centre de gravité de 500 mm peut lever moins si le centre de gravité se déplace à 1 000 mm. Dans ce cas, la capacité réelle peut par exemple tomber à 1 500 kg.

Erreur fréquente : ignorer le centre de gravité et penser que le chariot peut toujours lever la capacité nominale.

2. Hauteur de levée et capacité

Plus vous levez une charge haut, moins le chariot peut lever de poids en toute sécurité. Cela s’explique par la diminution de la stabilité à mesure que le centre de gravité s’élève au-dessus du chariot.

Exemple :

Un chariot d’une capacité de 2 500 kg à 3 000 mm de hauteur de levée ne peut plus lever que 1 800 kg à 5 000 mm.

Erreur fréquente : ne regarder que la capacité maximale sans tenir compte de la hauteur de levée.

3. Capacité nominale et capacité réelle

Le fabricant indique une capacité nominale, mais en pratique la capacité réelle est plus faible en raison de facteurs supplémentaires comme les accessoires, la longueur du mât et le centre de gravité.

• Capacité nominale = la force de levage maximale dans des conditions standard.
• Capacité réelle = la force de levage en pratique, selon la configuration du chariot.

Exemple :

Un chariot d’une capacité nominale de 3 000 kg ne peut lever que 2 200 kg avec un tablier à déplacement latéral et un centre de gravité élevé.

Important : consultez toujours le diagramme de charge et tenez compte des conditions réelles, et pas seulement des chiffres figurant sur la plaque signalétique du chariot.

Les facteurs qui influencent la capacité de levage

La capacité de levage d’un chariot élévateur ne dépend pas seulement du diagramme de charge. Différents facteurs peuvent réduire la capacité réelle. Cela signifie que vous devez toujours vérifier si les conditions correspondent aux valeurs standard du diagramme.

1. Accessoires et équipements supplémentaires

Des accessoires supplémentaires comme un tablier à déplacement latéral, un sideshift ou des pinces influencent directement la capacité de levage. Cela s’explique par le fait que :

• l’équipement ajoute du poids, de sorte que le chariot peut lever moins de charge ;
• le centre de gravité se déplace vers l’avant, ce qui réduit la capacité résiduelle.

Exemple :

Un chariot d’une capacité nominale de 2 500 kg peut lever ce poids sans tablier à déplacement latéral avec un centre de gravité de 500 mm. Dès qu’un tablier est ajouté, cela peut descendre à 2 200 kg.

2. Type de mât et stabilité

La longueur du mât influence la stabilité et la capacité de levage. Un mât haut peut rendre le chariot moins stable, surtout lorsque vous travaillez à la hauteur maximale.

• Les mâts courts gardent la charge plus près du chariot, ce qui assure une plus grande stabilité.
• Les mâts longs déplacent le centre de gravité vers l’avant et augmentent le risque de basculement.

Exemple :

Un chariot équipé d’un mât duplex de 4 mètres a une capacité de 2 500 kg avec un centre de gravité de 500 mm. Avec un mât triplex de 6 mètres, cela peut descendre à 1 800 kg à la hauteur de levée maximale.

3. Type de pneus et configuration du chariot

Les pneus d’un chariot élévateur peuvent entraîner de petites différences de capacité résiduelle. Les trois types les plus courants sont :

• Les pneus pneumatiques : souples et adaptés aux terrains irréguliers, mais moins stables avec des charges lourdes.
• Les bandages pleins : offrent plus de stabilité, surtout sur sols plats.
• Les bandages cushion : adaptés à l’usage intérieur et augmentant la capacité de charge.

En tenant compte de ces facteurs, vous évaluez mieux si un chariot peut lever une charge donnée en toute sécurité.

Comment lire un diagramme de charge ?

Un diagramme de charge peut sembler compliqué au premier abord, mais si vous savez à quoi faire attention, il est facile à comprendre. Suivez ces étapes pour le lire et l’appliquer correctement.

Étape 1 : trouvez le diagramme de charge sur le chariot

Chaque chariot élévateur possède un diagramme de charge, le plus souvent sous la forme d’un autocollant ou d’une plaque métallique à un endroit visible, par exemple près de la console de commande ou sur le mât.

• Cherchez le diagramme de votre chariot avant de commencer à lever.
• Vérifiez qu’il est bien lisible et qu’il correspond à la configuration du chariot.
• S’il est endommagé ou illisible, signalez-le avant d’utiliser le chariot.

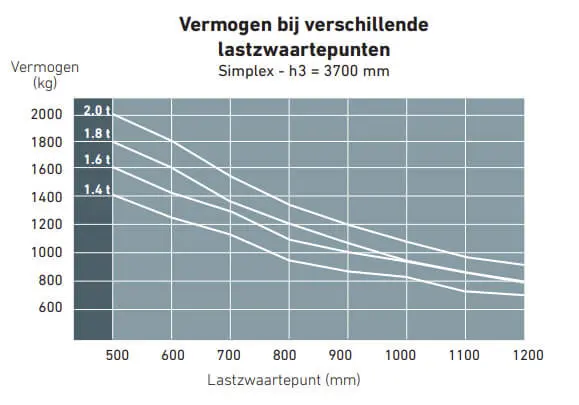

Étape 2 : comprenez les axes du diagramme

Un diagramme de charge comporte deux axes :

• Axe horizontal (axe X) : le centre de gravité de la charge en millimètres (par exemple 500 mm, 600 mm, 1 000 mm).
• Axe vertical (axe Y) : la hauteur de levée en millimètres (par exemple 3 000 mm, 4 000 mm, 5 000 mm).

Dans le diagramme, vous trouvez des cases indiquant les capacités de levage maximales. Il s’agit du poids maximal que vous pouvez lever en toute sécurité à cette hauteur et avec ce centre de gravité.

Étape 3 : vérifiez la configuration du chariot

Les chiffres du diagramme de charge se basent sur la configuration standard du chariot. Mais si des modifications ont été apportées, comme l’ajout d’accessoires, la capacité réelle peut être inférieure.

• Le chariot dispose-t-il d’un tablier à déplacement latéral, d’un sideshift ou d’un autre accessoire ? Cela influence la capacité de levage.
• Le mât est-il particulièrement haut ? Cela peut réduire la stabilité.
• D’autres pneus ont-ils été montés ? Cela peut avoir une légère influence sur la capacité résiduelle.

Étape 4 : faites un calcul de contrôle rapide

Avant de lever une charge, vérifiez que le poids se situe dans les limites de sécurité.

1. Déterminez le poids de la charge.
2. Vérifiez le centre de gravité (se situe-t-il à plus de 500 mm vers l’avant ?).
3. Regardez la hauteur de levée dont vous avez besoin.
4. Lisez dans le diagramme si le chariot peut lever ce poids en toute sécurité.

En cas de doute, optez toujours pour une marge de sécurité plus large.

Étape 5 : respectez les marges de sécurité

Travaillez toujours avec une marge de sécurité et ne levez jamais la capacité maximale autorisée. Des mouvements inattendus ou des chocs peuvent rendre le chariot instable.

• Veillez à ce que la charge soit répartie uniformément sur les fourches.
• Roulez lentement et évitez les arrêts brusques.
• Si le chariot semble instable, abaissez la charge et réévaluez la situation.

Lire un diagramme de charge peut sembler technique, mais avec les bonnes connaissances, cela devient un outil fiable pour réduire les risques. En suivant ces étapes, vous travaillez nettement plus en sécurité. Prenez toujours le temps de lire le diagramme : cela peut faire la différence entre une opération de levage bien menée et une situation dangereuse.
